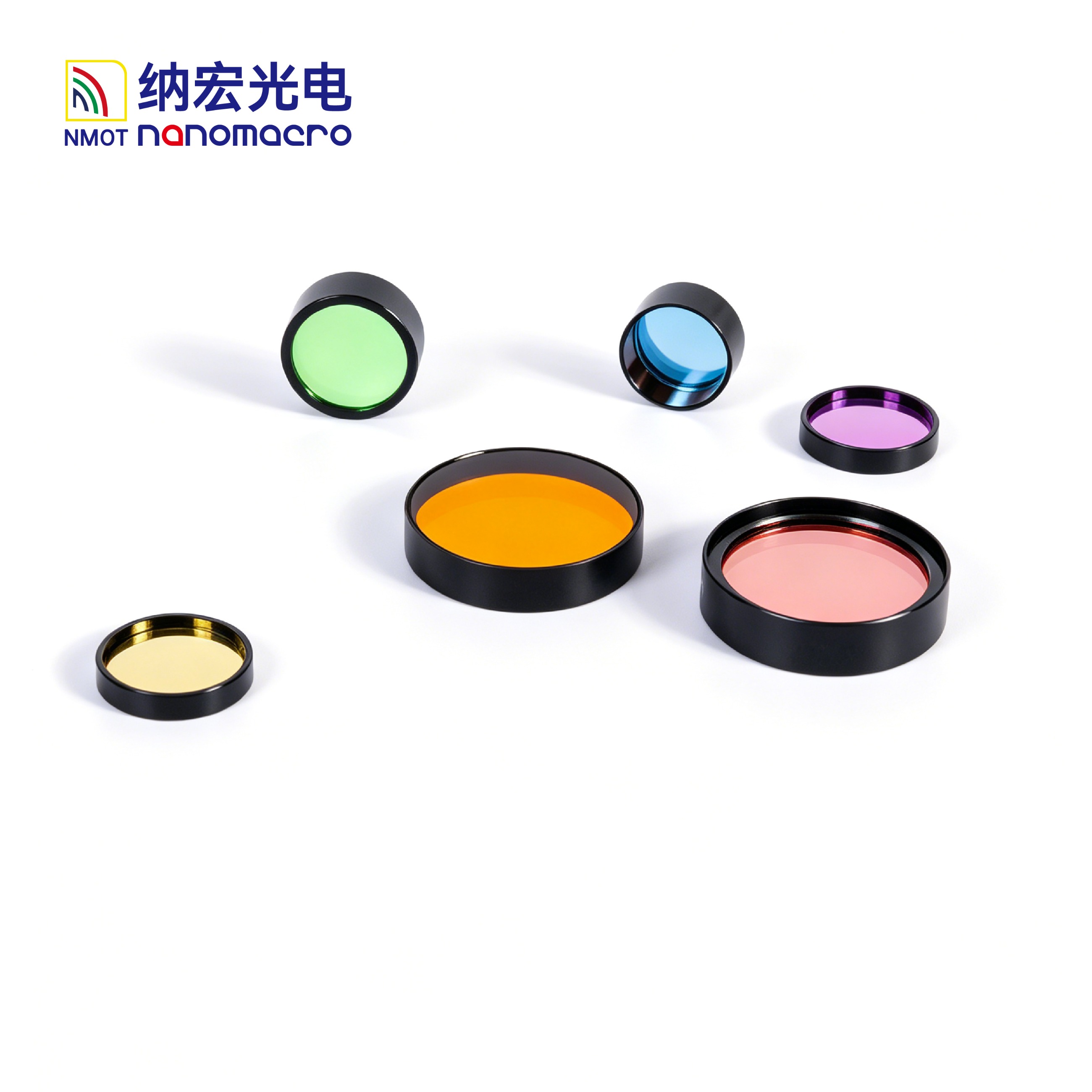

BP-560nm带通滤光片

560nm带通滤光片具有带通滤光片是能让的光波通过,截止其他干扰光,带通滤光片的种类有激光滤光片,生化分析用滤光片,CCD/COMS数码成像和探测滤光片,广泛应用于激光器,激光测距,激光扫描,激光夜视,车牌识别,汽车四轮定位仪,人脸、虹膜识别,安防摄像,体感游戏和机器视觉等高科技光电一起上,带通滤光片采用IAD离子辅助镀膜技术,提高膜层的致密性,减少因外界环境变化带来的波长漂移,具有成像质量优,使用寿命长的特点,确保截止范围宽,截止深度和高透光率。

560nm带通滤光片光学参数


材质:光学级玻璃


中心波长:560nm±5nm


峰值透过率: >90%


半峰值带宽: 25±5nm


考虑范围: 400nm~800nm


平均截止率:>OD3-OD6


表面质量:60/40


产品尺寸:80mm×80mm以内,外形可以做成圆形,方形,异形。


优点:


镀硬膜,使用时间长,透过率高,离子源辅助蒸镀,温度漂移小


带通滤光片  [band-pass filter]

透射率-波长曲线的透射带两侧邻接截止区的滤光片叫做带通滤光片。带通滤光片可以粗略地分为宽带滤光片和窄带滤光片,这两类滤光片之间没有确定的界限。

带通滤光片的光学特点:

截止率OD值越高,通带宽也会变窄,同时因为截止膜层的反射率越高,所以吸收、散射也会越大,所以带通滤光片的峰值透过率也会变低。在全介质带通滤光片中,两个面的膜层透过率不相等的话也会影响滤光片通带透过率的降低。

热门带通滤光片推荐:

850nm带通滤光片   940nm带通滤光片

滤光片的作用

 BP-560nm带通滤光片

技术参数:

中心波长:560+/-5nm

入射角 :0°

半峰值带宽 :35nm

峰值透过率 :>90%( 按客户需求)

产品尺寸 :3mm-80mm(  可订制  )

截止波长 :200nm-1100nm( 按客户需求A )

截止深度 :>OD3-OD6  UV-NIR

产品材质 :光学级别类玻璃( K9,BK7,B270,D263T,JGS1,颜色玻璃,浮法玻璃等 )

表面光洁度 :国标三级,美军标60-40

560nm玻璃

带通滤光片  [band-pass filter]

透射率-波长曲线的透射带两侧邻接截止区的滤光片叫做带通滤光片。带通滤光片可以粗略地分为宽带滤光片和窄带滤光片,这两类滤光片之间没有确定的界限。

带通滤光片的光学特点:

截止率OD值越高,通带宽也会变窄,同时因为截止膜层的反射率越高,所以吸收、散射也会越大,所以带通滤光片的峰值透过率也会变低。在全介质带通滤光片中,两个面的膜层透过率不相等的话也会影响滤光片通带透过率的降低。

热门带通滤光片推荐:

850nm带通滤光片   940nm带通滤光片

滤光片的作用
